※ 直流9-42V電源供電（推薦12-24V）
※ 控制信號輸入電壓3.3V-24V通用
※ 輸出峰值電流可達4.0A（適合1.8NM及以下57
42步進電機）
※ H橋雙極恒流驅(qū)動
※ 輸入信號高速光耦隔離
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發(fā)熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強震場所， 禁止有可燃氣體和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.15KG |

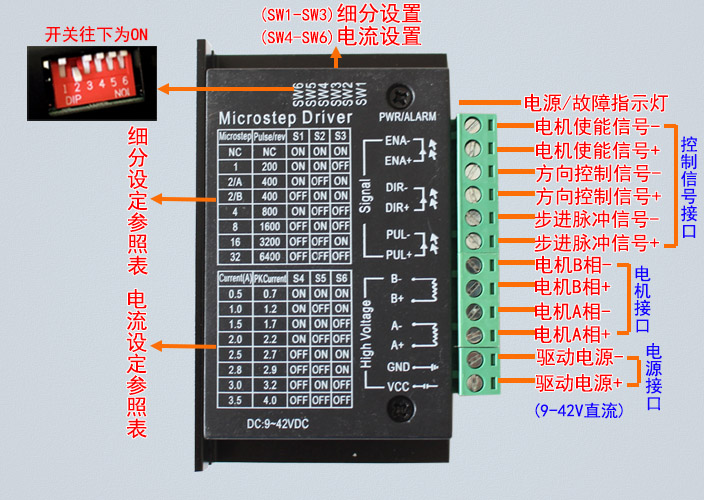

| 細分 | 脈沖數(shù)/圈 | S1 | S2 | S3 |
| NC | NC | ON | ON | ON |
| 1 | 200 | ON | ON | OFF |
| 2/A | 400 | ON | OFF | ON |
| 2/B | 400 | OFF | ON | ON |
| 4 | 800 | ON | OFF | OFF |
| 8 | 1600 | OFF | ON | OFF |
| 16 | 3200 | OFF | OFF | ON |
| 32 | 6400 | OFF | OFF | OFF |
| 平均電流 | 峰值電流 | S4 | S5 | S6 |
| 0.5A | 0.7A | ON | ON | ON |
| 1.0A | 1.2A | ON | OFF | ON |
| 1.5A | 1.7A | ON | ON | OFF |
| 2.0A | 2.2A | ON | OFF | OFF |
| 2.5A | 2.7A | OFF | ON | ON |
| 2.8A | 2.9A | OFF | OFF | ON |
| 3.0A | 3.2A | OFF | ON | OFF |
| 3.5A | 4.0A | OFF | OFF | OFF |
