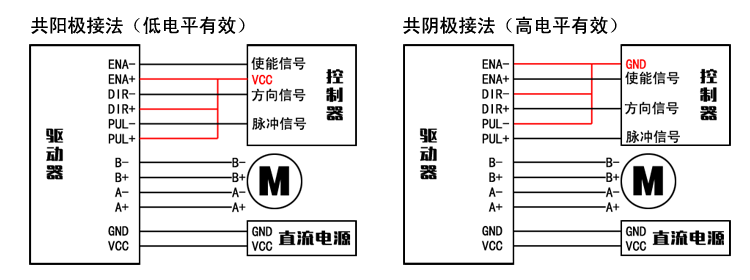

※ 外部信號輸入：?jiǎn)味耍}沖/方向（通用控制器功能）
※ 細分可選：1/2/4/8/16/32/64/128細分
※ 輸出電流：0.5A-4.0A
※ 輸入電壓：9-42VDC,建議12-24VDC

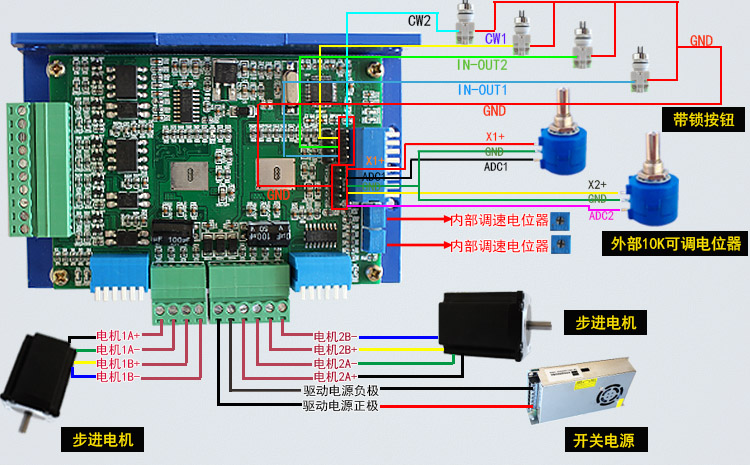

※ 內部脈沖模式可外接啟動，停止按鈕，方向切換按鈕
※ 可驅動4,6,8線兩相、四相42、57全系列步進電機，扭矩2.8NM及以下步進電機
※ 可接兩個電機，節省安裝空間

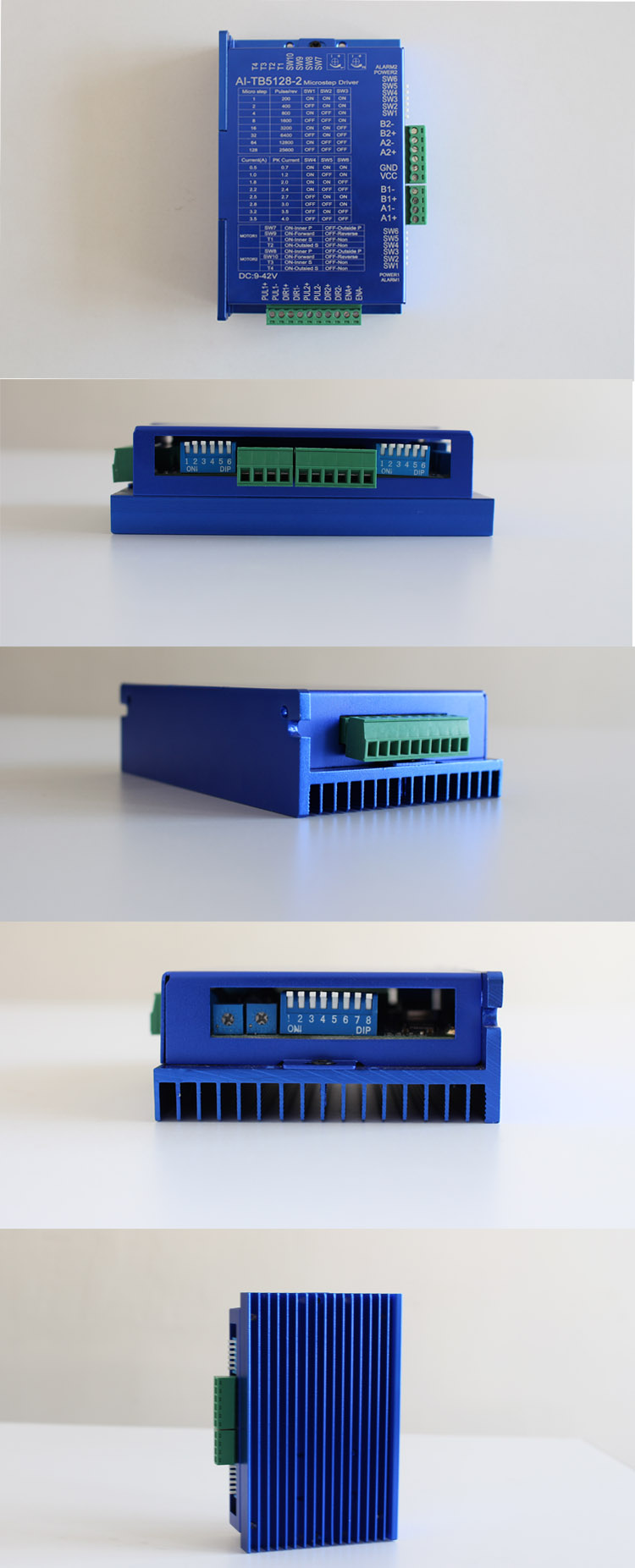

AI-TB5128-2軸自發脈沖驅動器 是一款專業的2軸兩相混合式步進電機驅動器，既可做2個獨立的通用驅動器，又可以做兩個獨立驅動控制一體化系統（自發脈沖），可適配國內外各種品牌，電流在4.0A及以下，外徑39，42，57mm的四線，六線，八線兩相混合式步進電機2個。適合各種小中型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、大電流運行的設備中效果特佳。可各自獨立驅動兩個電機，節省體積。
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所，禁止有可燃?xì)怏w和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.3KG |

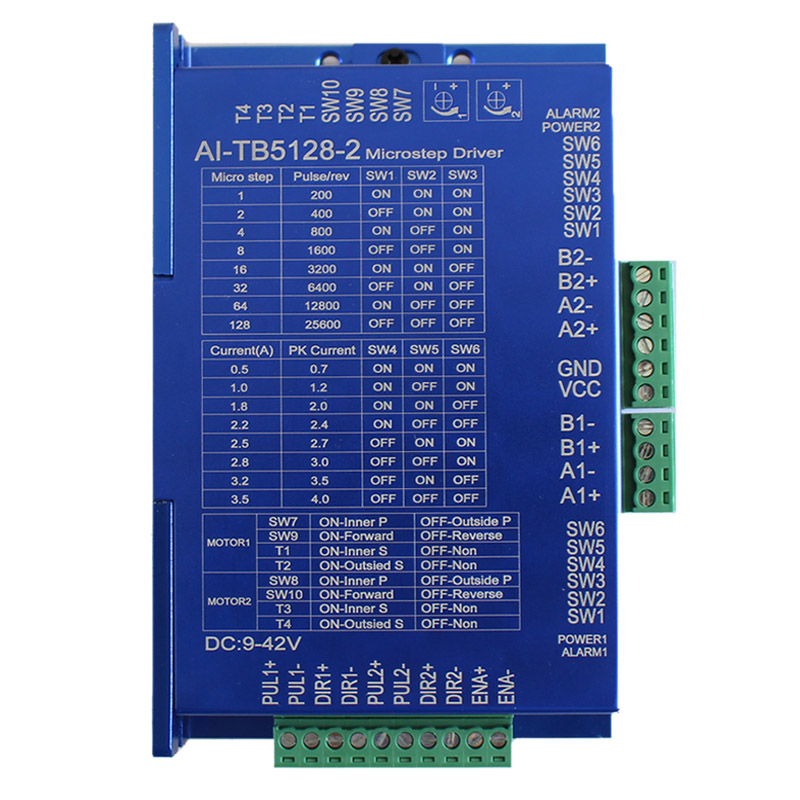

用SW1、SW2、SW3三位撥碼開關設定細分，如下表
| 細分 | SW1 | SW2 | SW3 | 內部脈沖速度范圍 |
| 1 | ON | ON | ON | 0-800轉/分鐘 |
| 2 | OFF | ON | ON | 0-1000轉/分鐘 |
| 4 | ON | OFF | ON | 0-1000轉/分鐘 |
| 8 | OFF | OFF | ON | 0-600轉/分鐘 |
| 16 | ON | ON | OFF | 0-300轉/分鐘 |
| 32 | OFF | ON | OFF | 0-150轉/分鐘 |
| 64 | ON | OFF | OFF | 0-75轉/分鐘 |
| 128 | OFF | OFF | OFF | 0-40轉/分鐘 |
用SW4、SW5、SW6三位撥碼開關設定運行電流，如下表：
| 平均電流 | 峰值電流 | SW4 | SW5 | SW6 |
| 0.5A | 0.7A | ON | ON | ON |
| 1.0A | 1.2A | ON | OFF | ON |
| 1.8A | 2.0A | ON | ON | OFF |
| 2.2A | 2.4A | ON | OFF | OFF |
| 2.5A | 2.7A | OFF | ON | ON |
| 2.8A | 3.0A | OFF | OFF | ON |
| 3.2A | 3.5A | OFF | ON | OFF |
| 3.5A | 4.0A | OFF | OFF | OFF |
◆軸1工作狀態
| SW7（模式狀態） | ON 內部脈沖模式 | OFF 外部脈沖模式 |
| SW9（方向狀態） | ON 正轉 | OFF 反轉 |
| 內部調速模式 | T1為ON，T2為OFF時 | |
| 外部調速模式 | T2為ON, T1為OFF時 | |
◆軸2工作狀態
| SW8（運行狀態） | ON 內部脈沖模式 | OFF 外部脈沖模式 |
| SW10（方向狀態） | ON 正轉 | OFF 反轉 |
| 內部調速模式 | T3為ON，T4為OFF時 | |
| 外部調速模式 | T4為ON, T3為OFF時 | |
